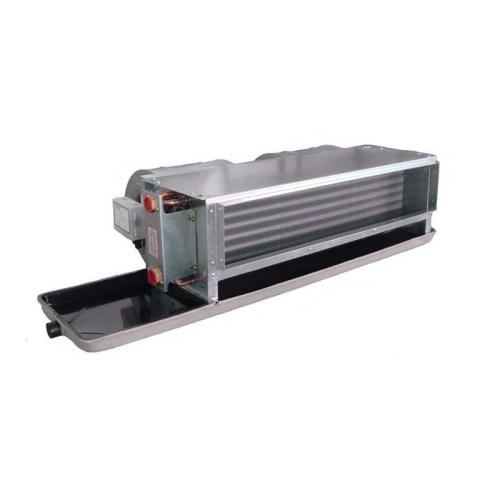

风机盘管作为中央空调系统的末端设备,在众多的公共场所采用,主要有如下优点:自成单元,调节灵活。风机盘管为三档变速,且水路系统可根据用户室温设定情况,采取冷热水自动控制温度调节阀调节,从而使各房间可独立调节室温,以满足不同空调使用用户的需求。可广泛应用半集中式的空调系统上,如宾馆、医院、公寓、别墅、办公大楼等处。风机盘管安装:风机盘管安装位置选择:
1、风机盘管通常安装在空调房间的吊顶内,吊顶应留有活动检查口,以便于机组能整体拆卸和维修,风机盘管由独立的支、吊架固定,并应便于拆卸和维修,风机盘管的吊架是使用普通吊架还是减振吊架均由设计而定。
2、风机盘管与送风口、回风口或风管连接时应为柔性软管连接,常用的是帆布软管或铝箔软管,软管长度150-250。
3、风机盘管是否带有回风箱,回风口是否设置过滤装置均由设计而定,当设计风机盘管不带回风箱时,回风口直接安装在吊顶上,吊顶空间成为一个回风腔;当设计风机盘管带回风箱时,安装在吊顶上的回风口通过风管与回风箱相连接。
4、一般的风机盘管有这么几种:卧式明装、卧式暗装、立式明装等,卧式明装的风机盘管一般用于无吊顶,房间较高的房间,立式明装的一般用于无吊顶,且房间较低的场所,效果不如吊顶安装的好,一般不用,卧式暗装的一般用于有吊顶的房间,效果好,美观。
风机盘管安装流程:
1、机组吊装:卧式机组进行吊装,建议采用直径6-8MM全螺纹螺杆配合平垫圈、弹簧垫圈和螺母进行固定,吊装机组时应确保水盘坡向排水管5°以上,以利于冷凝水外流。
2、机组安装:机组安装时,水管和机组的连接建议采用挠性接管和生胶带密封,管道连接时不可用力过猛,避免用力过猛,导致管道扭裂漏水。
3、过滤器的安装:机组的进水管及冷冻水水泵进口处应安装过滤器,以免水中杂质堵塞盘管;机组进水要经过软化处理,以保证盘管的换热效率。
4、阀门安装:在机组进出水管道处应安装阀门,便于调节水流量及检修时能够及时切断水源。
5、电路连接:风机盘管电源和开关连接,应严格按照电气原理图进行,电路连接前应先检查电源的电压、频率及相数是否与机组要求一致,注意电源电压偏差不能超过额定电压的10%,严禁多台机组连接一个温控器进行控制。
风机盘管安装注意事项:
1、机组安装时,水管和机组的连接建议采用挠性接管和生胶带密封,管道连接时不可用力过猛,扭力不应超过205.6N.M,避免扭裂漏水。
2、机组的进水管上应安装水过滤器,以免污物堵塞盘管;机组进水应该要经过软化处理,以保证盘管的换热效率。
3、机组进出水管道应装有阀门,一调节水流量及检修时能够切断水源;管道应预保温,以免冷凝水泄露。
4、冷冻水水泵进口处需安装过滤器,以免赃物堵塞盘管。
5、对于不带空气过滤器的机组,要在回风口处安装过滤网,用以防止尘埃堵塞盘管翅片,确保换热效果。
6、接线前,需检查电源的电压、频率及相数是否与机组要求一致,电源电压偏差不超过额定电压的10%,电源和开关连接应严格按照电气原理图进行,接地线应可靠连接。
7、严禁多台机组共用一个温控器进行控制。
